DIESE MASCHINE IST BEREITS VERKAUFT.

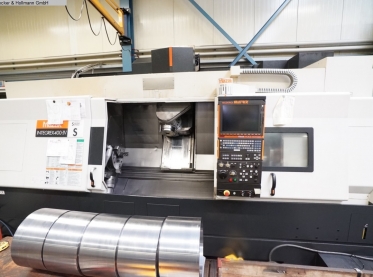

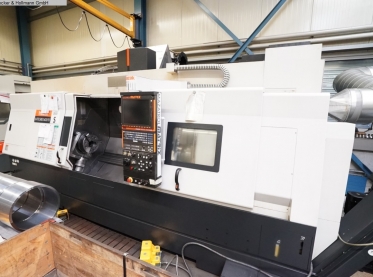

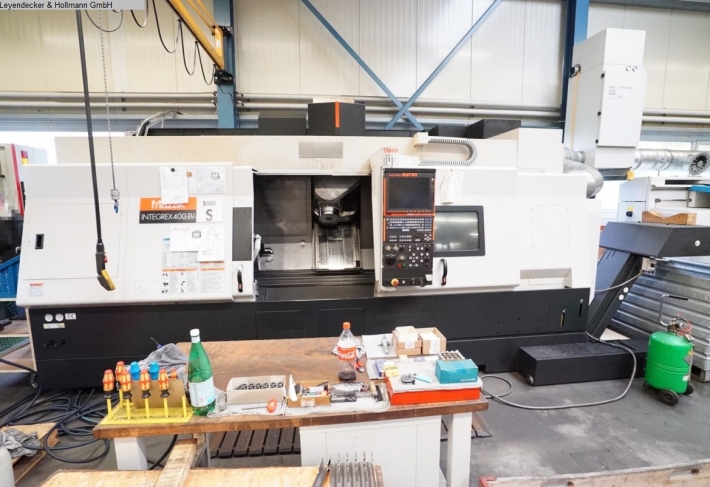

YAMAZAKI MAZAK - CNC Dreh- und Fräszentrum Lagernummer 02784
AngebotsDetails
Lagernummer
02784 Maschinenart
CNC Dreh- und Fräszentrum Fabrikat
YAMAZAKI MAZAK Typ
Integrex 400 IV S / 1500U Baujahr
2007 Steuerungsart
CNC Steuerungsname

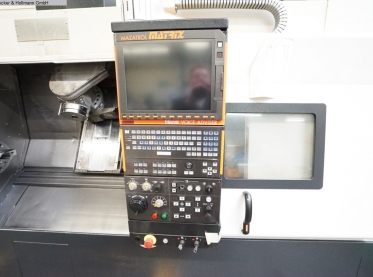

Mazatrol Matrix
TECHNISCHE DETAILS
Drehdurchmesser
760 mm Drehlänge
1.524 mm Steuerung
Mazatrol Matrix Drehdurchmesser über Schlitten
660-760 Stangendurchmesser
102 mm Werkstückgewicht max. (Hauptspindel)
650 Hauptspindel
Drehzahlbereich - stufenlos
35 - 3.300 U/min Hauptantrieb
30 kW max. Drehmoment
1400 Nm Spindelbohrungsdurchmesser
112 mm Futterdurchmesser
304 mm c-Achse
0.0001 ° Zweite Spindel
Hauptantrieb
26 kW max. Drehmoment
500 Nm Drehzahlbereich
35 - 4.000 U/min Spindelbohrungsdurchmesser
88 mm Futterdurchmesser
315 mm Werkzeugrevolver
Antriebsleistung
18,5 kW max. Drehmoment
119 Nm Werkzeugaufnahme
CAPTO 6 Plätze im Werkzeugmagazin
40 x-Achse
630 mm y-Achse
230 (+/- 115) mm z-Achse
1585 mm b-Achse
225 (-30 / +195) ° w-Achse
1530 mm Verfahrgeschwindigkeit
X- + Z-Achse
38 m/min. y-Achse
26 m/min. c-Achse
555 U/min. w-Achse
30 m/min. Vorschub - X
0-8.000 mm/min. Vorschub - Y
0-8.000 mm/min. Vorschub - Z
0-8.000 mm/min. Gesamtleistungsbedarf
89 kW Maschinengewicht ca.
13.300 kg Raumbedarf ca.
5.110 x 2.696 x 2.798 mm
Zusatzinformationen
- Ausstattung:
-
- - Überlast Überwachungssystem
- - Hochdruckkühlung 15 bar, Kühlung durch angetriebene Werkzeuge,
- Flutkühlung 2,4 bar, 20 l/min.
- - Werkstückvorschubsystem Interface Kit für Stangenlademagazin mit Schnittstelle

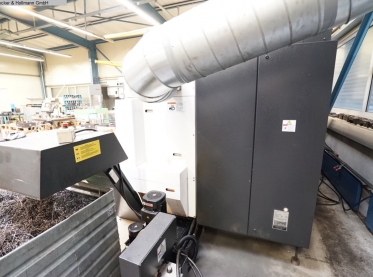

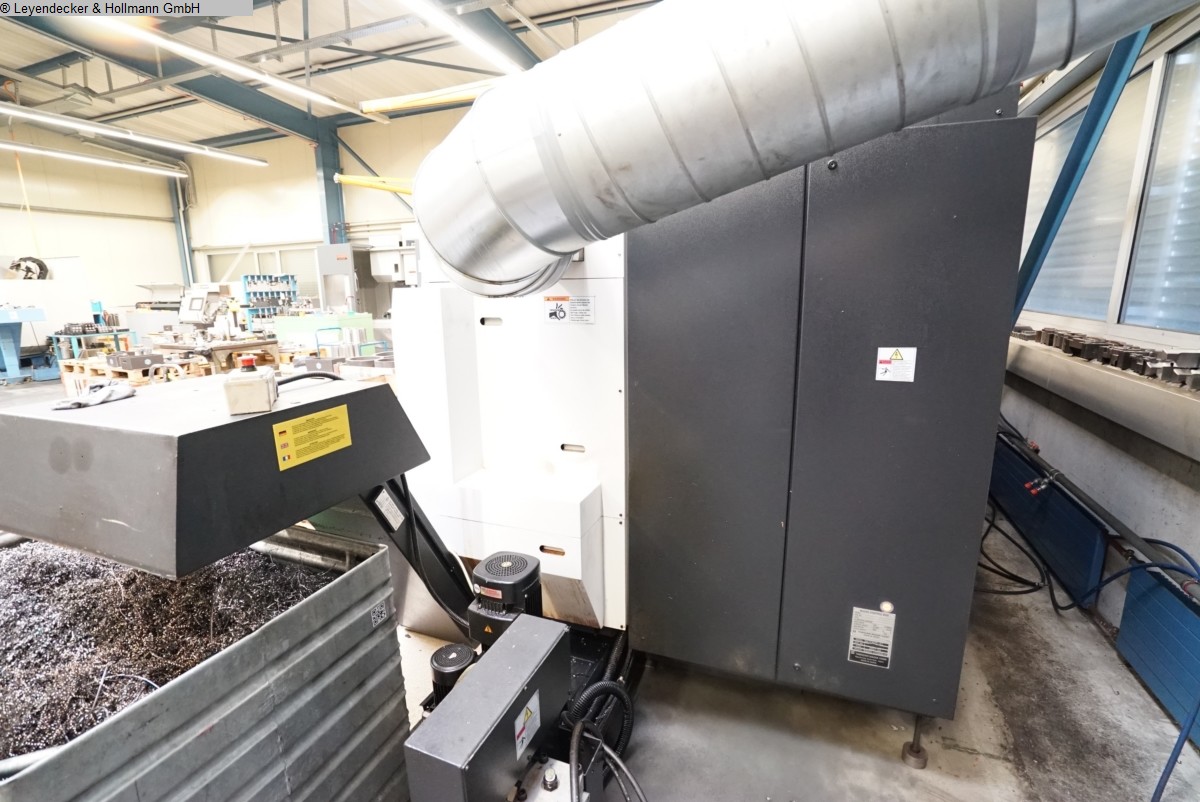

- - Späneförderer MAYFRAN
- - Funktion zum Verzahnungsfräsen
- - Drehmomentabhängiger Bohrzyklus MAZATROL
- - Synchronisiertes Gewindebohren mit Frässpindel
- - Formkompensation für rotierende Achsen
- - Zylinderinterpolation G07,1+
- - Vorbereitung Mehrfachhalter und FLASH TOOL CAPTO
-
-
